電動閘閥Z941H-16C DN350型號說明及代表什么含義

[ 2024-03-20 ]

電動閘閥Z941H-16C DN350型號是上海湖泉閥門常用的電動閘閥型號字母分別代表的意思是:

Z——代表閥門類別《閘閥》

9——代表驅動裝置《電動》

4——代表連接方式《法蘭》

1——代表結構形式《明桿》

H——代表密封堆焊《不銹鋼》

16——代表公稱壓力《1.6MPA》

C——代表閥體材質《碳素鋼》

DN350——公稱通徑是350mm

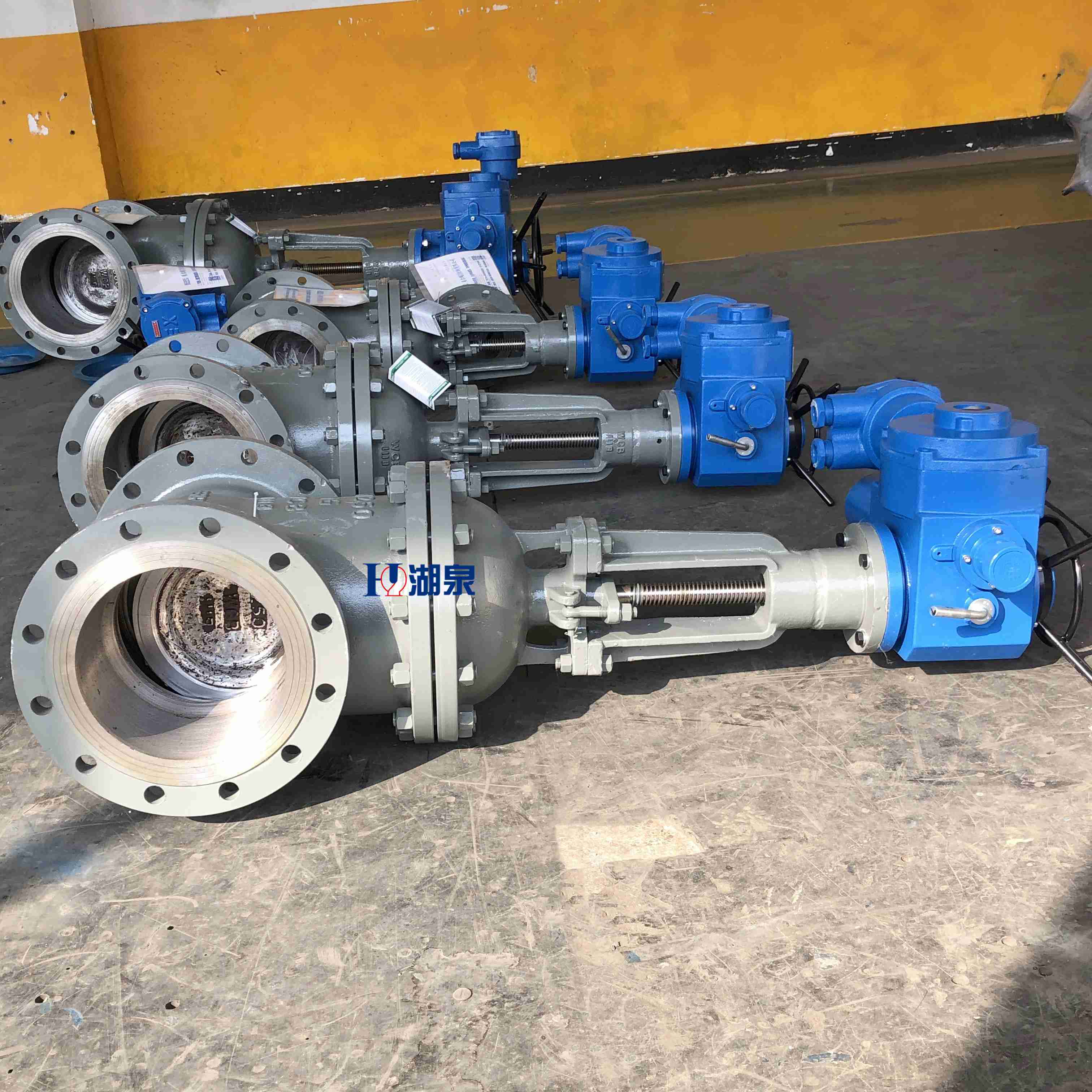

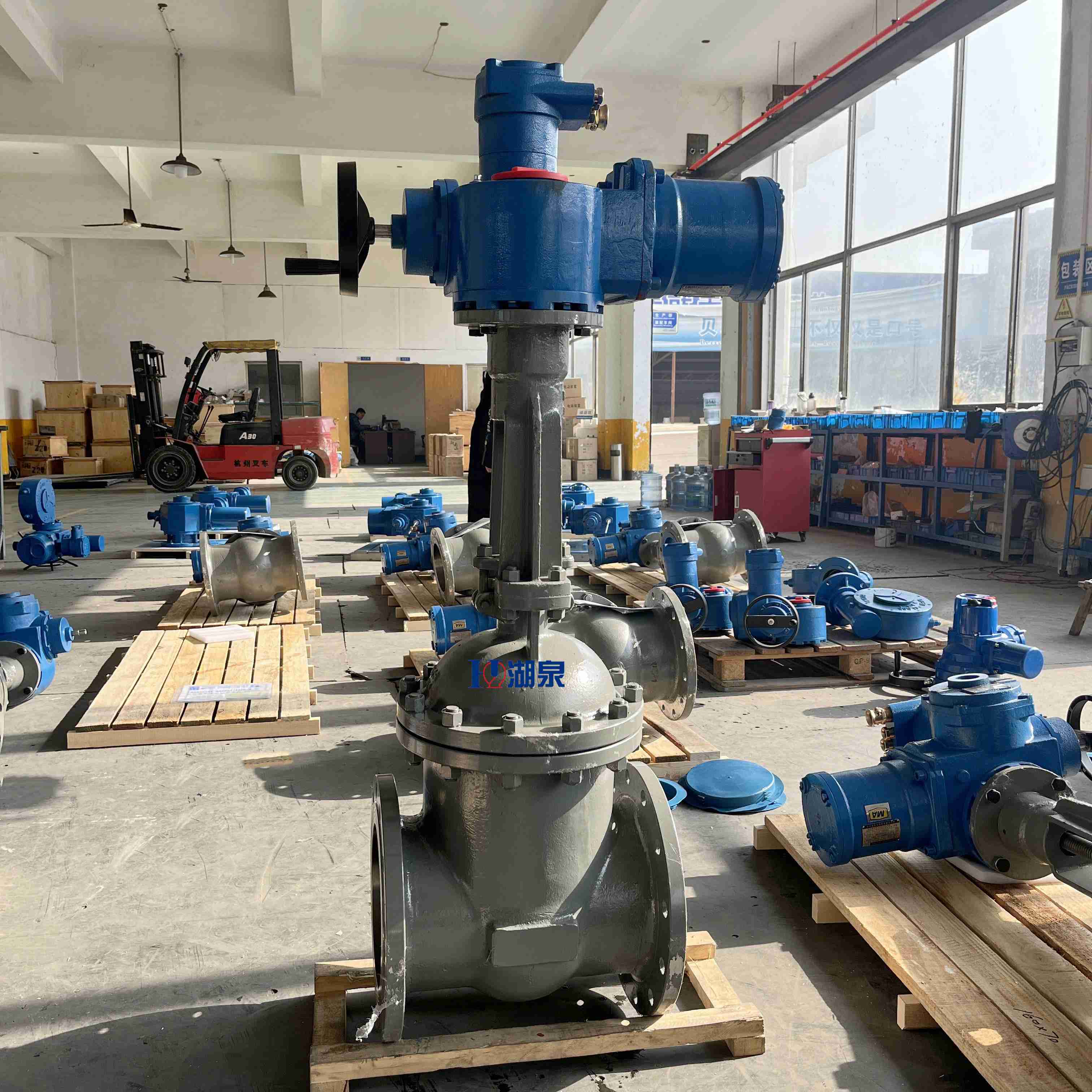

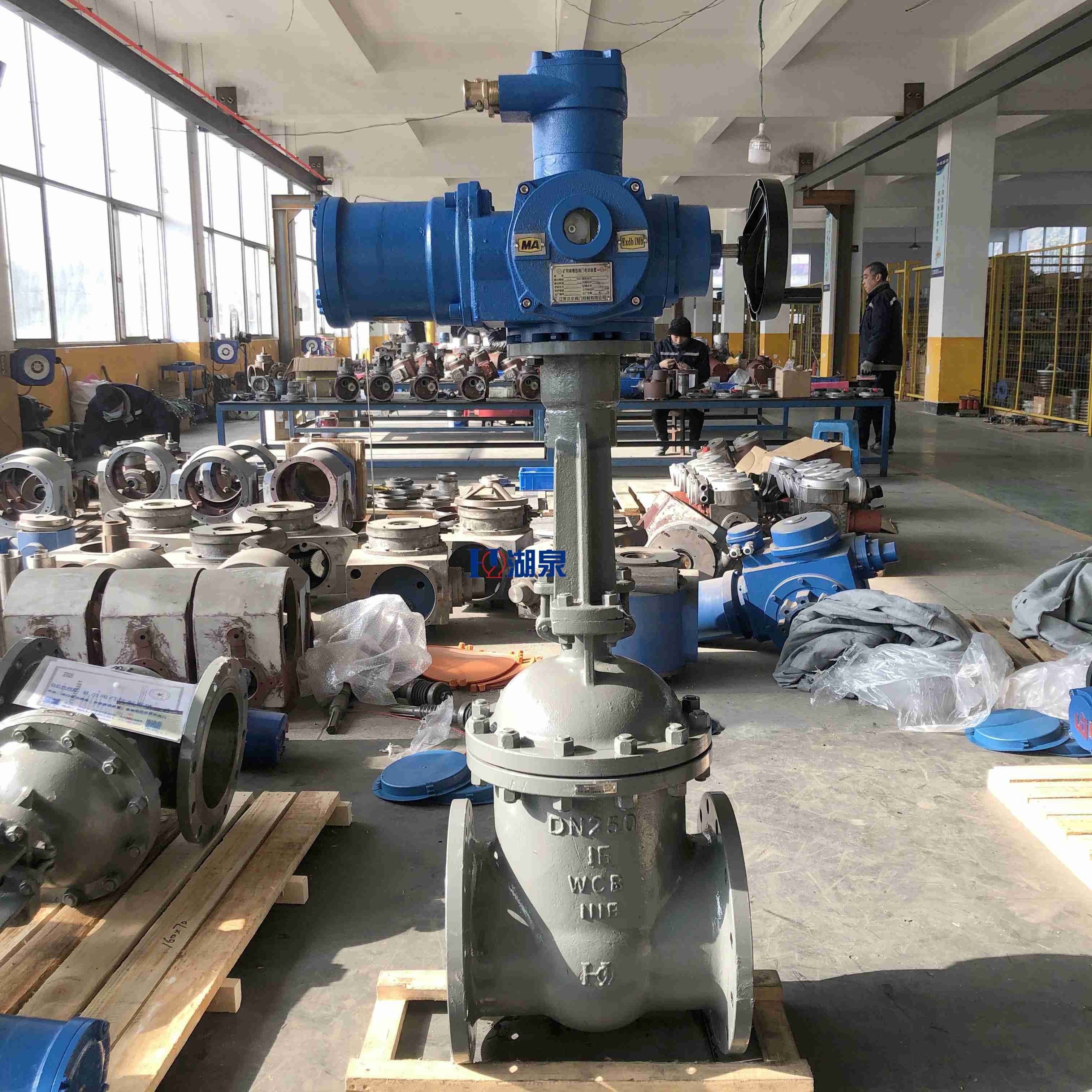

電動閘閥Z941H-16C DN350型號說明

公稱通徑DN	主要外形尺寸及連接尺寸
公稱通徑DN	L	D	D1	D2	b	f	z-Φd	H
40	200	145	110	85	16	3	4-Φ18	595
50	250	160	115	100	16	3	4-Φ18	653
65	265	180	145	120	18	3	4-Φ18	665
80	280	195	160	135	20	3	8-Φ18	725
100	300	215	180	155	20	3	8-Φ18	787
125	325	245	210	185	22	3	8-Φ18	806
150	350	280	240	210	24	3	8-Φ23	955
200	400	335	295	265	26	3	12-Φ23	1105
250	450	405	355	320	30	3	12-Φ25	1343
300	500	460	410	375	30	3	12-Φ25	1516
350	550	520	470	435	34	4	16-Φ25	1678
400	600	580	525	485	36	4	16-Φ30	1849
450	650	640	585	545	38	4	20-Φ30	1937
500	700	705	650	608	42	4	20-Φ34	2234
600	800	840	770	718	46	5	20-Φ41	2432
700	900	910	840	788	48	5	24-Φ41	2489
800	1000	1020	950	898	50	5	24-Φ41	2643
900	1100	1125	1050	998	52	5	28-Φ41	2945
1000	1200	1255	1170	1110	54	5	28-Φ42	3083
1200	1350	1485	1390	1325	56	5	32-Φ48	3382
1400	1500	1685	1590	1525	58	5	36-Φ48	3718

※注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢我司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢我司技術部門索取最新數據。

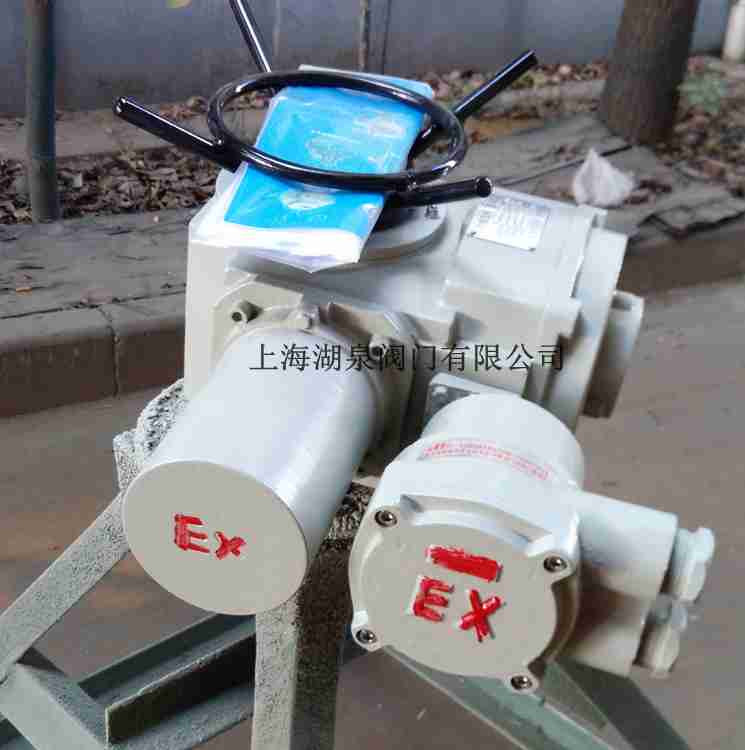

Z:整體型 T：調節型 N：智能型

防護類型：W表示戶外型 B表示隔爆型

輸出轉速：數字表示，單位r/min(轉/分鐘)

連接形式：T表示推力型I表示電站型常規型無代號額定扭矩：數字表示，單位kgf.m

產品形式：多回轉電動裝置

1：電源：電機為三相交流AC380V，50Hz?？刂茷槎嘟涣鰽C220V,50Hz

可選電源：AC220~660V，50.60Hz（訂貨時需說明） 2：環境溫度；-20℃—+60℃ 可選溫度-40℃—+70℃

3：相對濕度；不大于95%（25℃時）

4：工作環境；普通型用于無易燃、易爆和強腐蝕介質的場所；隔爆型(ExdIIBT4)使用環境為IIA、IIB級T1-T4組的爆炸性氣體混合物

5：防護等級；IP65/67（特殊訂貨IP68）

6：電機為工作制；額定運行時間10分鐘。F級絕緣。

7：防腐涂裝：高溫烤漆
