產品展示Products show

襯氟球閥閥門首頁 > 產品展示 > 球閥 > 襯氟球閥 >

產品名稱：電動襯氟球閥q941f46[ 2020-08-13 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、電動襯氟球q941f46 產品介紹

上海湖泉閥門有限公司電動襯氟球閥q941f46由電動執行機構和襯氟球閥組成，由于該閥內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚四氟乙丙烯（簡稱F46），故具有可靠的耐腐蝕性和密封性。執行機構能提供足夠的轉距，保證閥的可靠開、閉，并帶有自動復位的離合器，失電時可自動復位。內置閥位反饋裝置可實現閥位信號的傳遞和遠程控制。

二、電動襯氟球q941f46 產品特點

1、耐腐蝕：閥體內腔及理體均包襯2.5-3mm厚的F46，能耐酸、堿，耐強腐蝕。
2、采用軟密封閥座，密封性能好。
3、體積小，重量輕，結構簡單，安裝維修方便。

三、電動襯氟球q941f46 產品設計特點

1、采用氟塑料襯里層的球閥，具有極高的化學穩定性，可以適用于任何強腐蝕性化學介質；
2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護；
3、啟閉件球體與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了使用中的安全性；
4、結構緊湊合理，閥體內腔空間小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。

四、電動襯氟球q941f46 產品主要技術參數

閥體閥體形式整體式精鑄閥體公稱通徑DN25～100mm 公稱壓力PN1.0 MPa 連接形式法蘭式、卡箍式適用溫度-40℃～-196℃ 閥蓋形式一體式壓蓋型式壓蓋壓緊式閥內件閥芯形式O型球體閥芯流量特性近似快開型執行機構 執行器型號精小型、3810R、HQ 主要技術參數電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V-DC、輸出信號：4-20mA·DC 防護等級：相當IP65（或IP67）、隔爆標志：ExdⅡBT4、手操功能：手柄環境溫度：-25～+70℃、環境濕度：≤95%
電動襯氟球q941f46

五、電動襯氟球q941f46主要零部件材料

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	C	P8	R8	R3	R3
1	閥體／閥蓋	A216-C	A216-WCB	A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
2	球體/閥桿	A216-WCB		A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
3	襯里／閥座	PTFE（F4）、PCTFE（F3）、FEP（F46）、PFA（可溶F4）
4	填料/壓蓋	PTFE（F4）		A351-CF3		A351-CF3
5	填料	A216-WCB		A351-CF8		A351-CF8
6	支架	A193-B7		A194-8		A193-B8M
7	緊固螺栓	A193-B7		A193-B8M		A194-8
8	螺母	A194-2H		A194-8		A194-8
9	操作手柄	A216-WCB		A216-WCB		A216-WCB

六、電動襯氟球q941f46主要外形連接尺寸

稱通徑		標準值							參考值
DN（mm）	NPS （inch）	L	D	D1	D2	f	b	Z-Φd	W	Do（蝸輪）	H	WT（Kg）
DN（mm）	NPS （inch）	PN1.0MPa
15	1/2	140	95	65	45	2	14	4-Φ14	120		80	2.5
20	3/4	140	105	75	55	2	16	4-Φ14	140		90	3
25	1	150	115	85	65	2	16	4-Φ14	160		100	4.5
32	11/4	165	135	100	78	2	18	4-Φ14	160		110	5.7
40	11/2	180	145	110	85	2	18	4-Φ14	200		120	7
50	2	200	160	125	100	3	20	4-Φ14	250		135	9.5
65	11/2	220	180	145	120	3	20	4-Φ14	300		145	15
80	3	250	195	160	135	3	22	4-Φ14	350		185	19
100	4	280	215	180	155	3	22	8-Φ18	400		95	33
125	5	320	245	210	185	3	24	8-Φ18	500		210	58
150	6	360	280	240	210	3	24	8-Φ23		200	450	93
200	8	457	335	295	265	3	26	8-Φ23		240	490	155
250	10	533	390	350	320	3	28	12-Φ23		240	550	210

上一篇：電動襯氟球閥 / 下一篇：Q941F46-16C dn80 防腐蝕電動襯氟球閥

閥門資訊

閥門知識

閥門產品

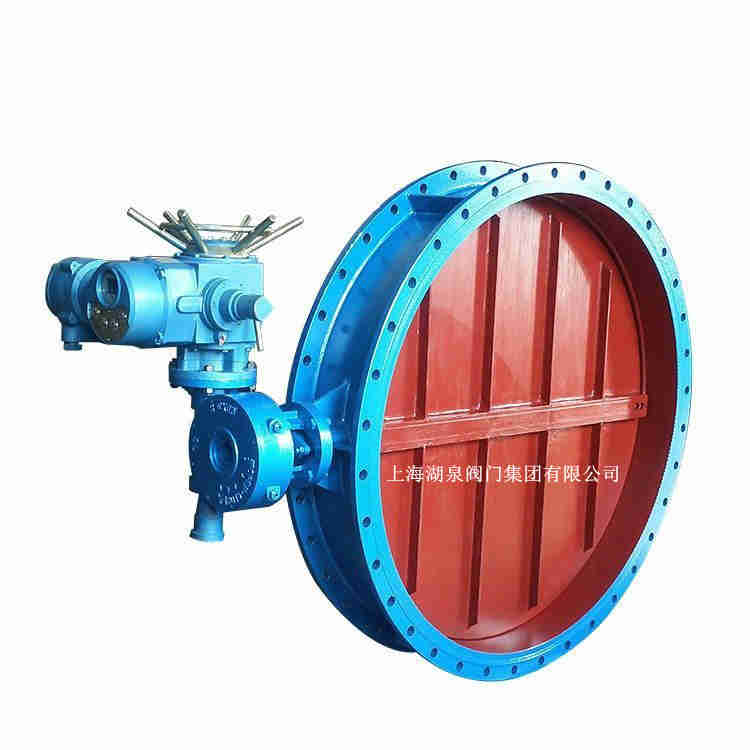

: D941W-1C dn1200 電動高溫管道通風蝶

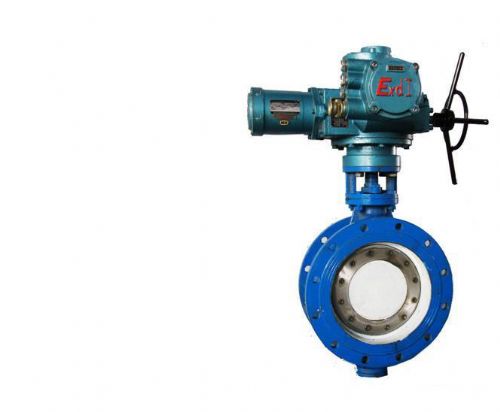

: 礦用防爆電動蝶閥

: 礦用一體式防爆電動蝶閥

: 電動硬密封閘閥

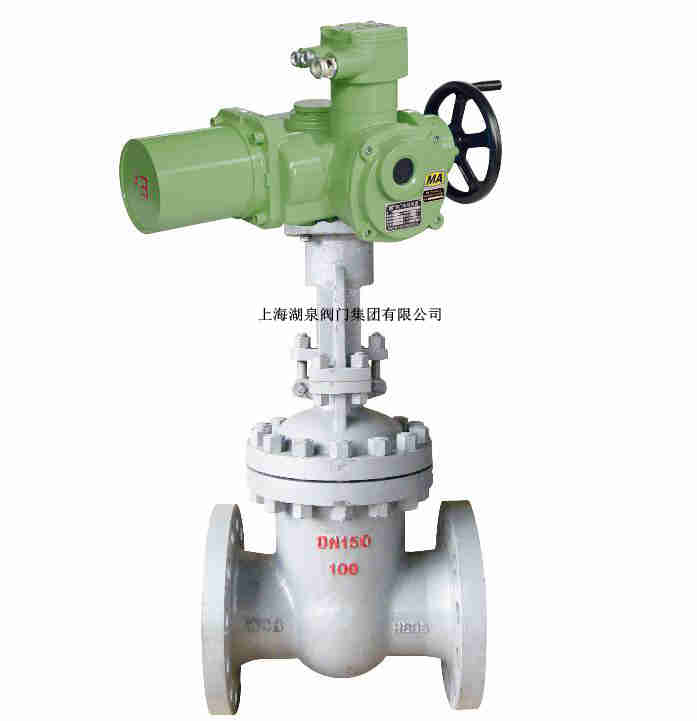

: 礦用隔爆型電動閘閥ma941

: 礦用隔爆型電動閘閥(Z9B41H、MZB9

: j961Y-320I DN80 鉻鉬鋼電動焊接截止

: z9b40h-100c防爆電動閘閥

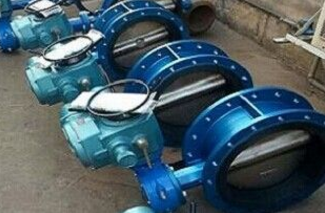

: 電動法蘭式大口徑蝶閥
